GGJ低压无功功率补偿装置

概述

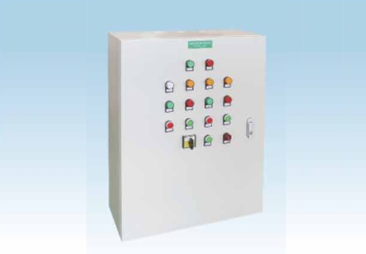

GGJ低压无功功率补偿装置是一种本着安全、经济.合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网,农网改造、工矿企业、路灯照明.住宅小区等交流50Hz.额定电压380V的配电系统中,具有电能分配、控制、保护,无功补偿.电能计量等多功能的新型户外综合配电箱.同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理。防护等级高.安装调试,维护及检修方便等优点。产品符合GB72511-1997GB/155762008并通过了3C认证是目前电网改造中理想的低压成套装置。

GGJ低压无功功率补装置适用于04kV电压等级的电能分配、计量、保护和无功功率自动补偿。

产品特点

GGJ低压无功功率补偿装置由柜体、隔离开关、熔断器、切换电容接触器、热过载继电器.电力电容器及智能无功功率补偿控制器等组成柜体为封闭式结构。

主要性能

■响应及时迅速.补偿效果好工作可靠也可根据用户需求加入漏电保护器。

■保护功能:过压、过载、欠压,欠流、短路等功能。

■运行方式:具有自动运行与手动运行两种工作方式。

■可提高电网功率因数达到0.95以上。

运行条件

■环境温度:-20℃~+50℃C

■空气相对湿度:≤90%(相对环境温度为20c~25C

■海拔高度:不超过2500m

■环境条件适用于塞内(箱体内}安装不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方

■安装位置:与地面垂直的倾斜度不超过5°

技术参数

■额定频率:50Hz

■补偿方式:三相补偿和单相补偿相结合

■补容量:420kvar60kvar

■补偿方式:循环投切.编码投切.模糊控制自动投切

■控制物理量:无功功率或无功电流

■最快响应时间:≤20ms

安装调试

1、安装前检查

检查设备是否完好无损.随机资料及配件是否齐全如发现问题应及时与厂家联系。

2.通电前的检查与实验

产品安装完毕后.投入运行前需进行如下项目的检查与实验。

■检查柜体内是否干燥、清洁。

■电器元件的操作机构是否灵活.不应有卡涩或操作力过大现象。

■主要电器元件的通断是否可靠、准确.辅助接点的通断是否可靠准确。

■仪表指示与互感器的变比及极性是否正确。

■母线连接是否良好.其绝缘支撑件、安装件及附件是否牢固可靠

■用500伏兆欧表测量绝缘电阻不得低于10兆欧浏览量时应断开电子设备、电容器及消耗电流的器件如线圈

3.通电调试

无功功率自动补偿控制器的调试。

控制器出厂时投入,切除门限.延时时间.过压门限。已按有关标准整定:如需重新整定.请按照无功功率自动补偿控制器的使用说明进行调整。
