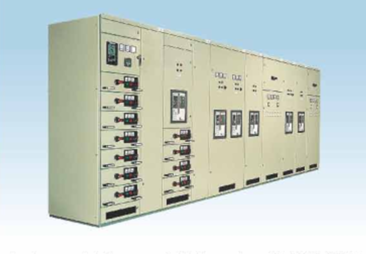

MNS低压配电柜

概述

MNS低压配电柜是一种用标准模数组装的组合式低压开关柜(以下简称装置)本装置适用于交流5060)Hz、额定工作电压690V及以下的供配电系统.用于发电输电、电能转换和电能消耗设备的控制。本装置符合|EC439VDE660第五部分和GB7251.1-1997《低压成套开关设备和控制设备》国家标准,JBT9661-1999《低压抽出式成套开关设备》。

产品特点

本装置为九十年代末开发的产品,经多次改进目前在国内处于领先水平。

■设计紧凑:以较小的空间能容纳较多的功能单元。最多可装36个8E4抽屉单元

■结构通用性强。组装灵活:以25mm为模数的C型材能满足各种结构形式、防护等级及使用环境的要求。

■采用标准模块设计:分别可组成保护、操作转换等标准单元用户可根据需要任意选用组装。以200余种组装件可以组成不同方案的框架结构和抽屉单元。

■安全性高:大量采用高强度阳燃型工程塑料组件.有效加强防护安全性能.具有防电弧设计.操作人员人身安全保障。

■技术性能高:主要参数达到当代国际技术水平

■装配方便:不需要特殊复杂工具全系列标准化

■板材采用冷板或敷铝锌板。柜体做到免维修

■设备更新改进方便

正常使用环境条件

■周围空气温度不高于+40℃.不低于-10c.24小时内平均温度不高于+35C,

■大气条件:空气清洁.相对湿度在最高温度为+4C时不超过50%.在较低温度时允许有较大的相对湿度如+20℃时为90%,但应考虑到由于温度变化可能偶然地产生适度的凝露

■户内使用.使用地点的海拔高度不得超过2000m

■本装置适应于以下温度的运输和储存过程:-25℃至+55c的范围之间在短时间内(不超过24h)可达+70℃C.这些极限温度下装置不应遭到任何不可恢复的损伤

■如果上述使用条件不能满足时,应由用户和制造厂协商解决

■当本装置使用于海上钻采平台和核电站时。应另行签定技术协议

基本参数

额定绝缘电压交流6901000V

额定工作电压交流400690V、230/400V

额定频率50(60)Hz

主母线最大工作电流6300A

垂直母线最大工作电流1000A

主母线短时(1s)耐受电流(有效值)100kA

主母线短时耐受峰值电流(最大值}250kA

垂直母线短时额定耐受电流50kA

垂直母线短时耐受峰值电流(最大值)125kA

防护等级IP30.IP40.P54订购P54防护等级时.须与制造厂及时联系
