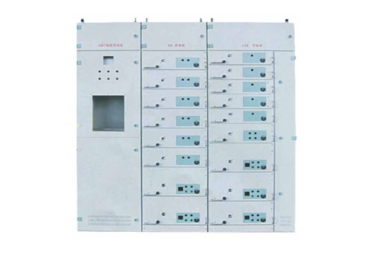

SIVACON 8PT低压配电柜

  • SIVACON8FT是一种由西门子公司最新设计的新型低压配电装置它具有断路器技术、固定安装式技术、抽出式技术及插入式技术设计,安全可靠.灵活多样.广泛应用于建筑行业和工业技术领域。该产品具有如下特点。...
立即咨询
全国热线0511-88436508

详情介绍

概述

GGJ低压无功功率补偿装置是一种本着安全、经济.合理、可靠的原则而设计的新型户外配电无功补偿综合柜。适用于城网,农网改造、工矿企业、路灯照明.住宅小区等交流50Hz.额定电压380V的配电系统中,具有电能分配、控制、保护,无功补偿.电能计量等多功能的新型户外综合配电箱.同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理。防护等级高.安装调试,维护及检修方便等优点。产品符合GB72511-1997GB/155762008并通过了3C认证是目前电网改造中理想的低压成套装置。

GGJ低压无功功率补装置适用于04kV电压等级的电能分配、计量、保护和无功功率自动补偿。



产品特点

GGJ低压无功功率补偿装置由柜体、隔离开关、熔断器、切换电容接触器、热过载继电器.电力电容器及智能无功功率补偿控制器等组成柜体为封闭式结构。



主要性能

■响应及时迅速.补偿效果好工作可靠也可根据用户需求加入漏电保护器。

■保护功能:过压、过载、欠压,欠流、短路等功能。

■运行方式:具有自动运行与手动运行两种工作方式。

■可提高电网功率因数达到0.95以上。



运行条件

■环境温度:-20℃~+50℃C

■空气相对湿度:≤90%(相对环境温度为20c~25C

■海拔高度:不超过2500m

■环境条件适用于塞内(箱体内}安装不适用于有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的地方

■安装位置:与地面垂直的倾斜度不超过5°



技术参数

■额定频率:50Hz

■补偿方式:三相补偿和单相补偿相结合

■补容量:420kvar60kvar

■补偿方式:循环投切.编码投切.模糊控制自动投切

■控制物理量:无功功率或无功电流

■最快响应时间:≤20ms



安装调试

1、安装前检查

检查设备是否完好无损.随机资料及配件是否齐全如发现问题应及时与厂家联系。

2.通电前的检查与实验

产品安装完毕后.投入运行前需进行如下项目的检查与实验。

■检查柜体内是否干燥、清洁。

■电器元件的操作机构是否灵活.不应有卡涩或操作力过大现象。

■主要电器元件的通断是否可靠、准确.辅助接点的通断是否可靠准确。

■仪表指示与互感器的变比及极性是否正确。

■母线连接是否良好.其绝缘支撑件、安装件及附件是否牢固可靠

■用500伏兆欧表测量绝缘电阻不得低于10兆欧浏览量时应断开电子设备、电容器及消耗电流的器件如线圈

3.通电调试

无功功率自动补偿控制器的调试。

控制器出厂时投入,切除门限.延时时间.过压门限。已按有关标准整定:如需重新整定.请按照无功功率自动补偿控制器的使用说明进行调整。
