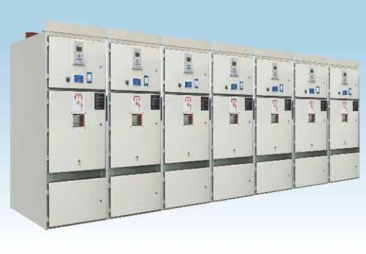

KYN28-12金属铠装移开式高压开关设备

概述

本装置为户内金属铠装中置式开关设备(以下筒称开关设备).系3~12千伏.三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等。实行控制保护、监测之用。本开关柜满足DL/T40497,Ec298GB3906等标要求具有防止带负荷推拉断路器手车、防止误分合断路器防止接地开关处在闭合位置时关合断路器、防止误入带电隔室,防止在带电时误合接地开关的联锁功能既可配用ABB公司的VD4真空断路器.又可配用VS1真空断路器。实为一种性能优越的配电装置。

使用环境条件

1.正常环境条件

a.周困空气温度:上限+40C.下限-10℃

b.海拔:1000m

c.相对环境湿度:日平均相对湿度不大于95%月平均相对湿度不大于90%

d.地震烈度:不超过8度

e周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染

f.无严重污秽及经常性的剧烈振动严酷条件下严酷度设计满足美要求

2.特殊工作条件

超过GB3906规定的正常的环境条件下使用时由用户和制造厂协商。

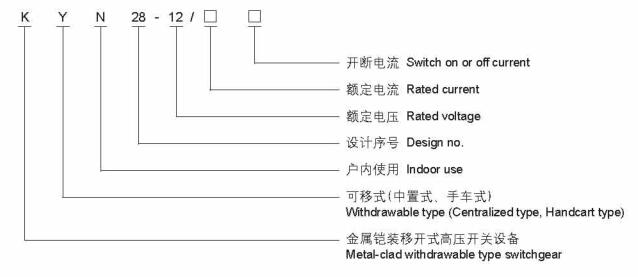

型号及含义

主要技术参数

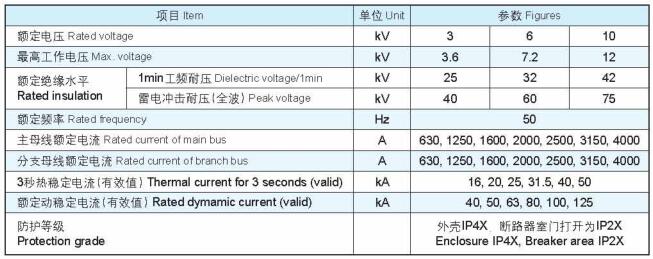

1. 开关柜技术参数表

分支母线额定电流在风冷时可达3150A

电流互感器的短器容量应单独考虑

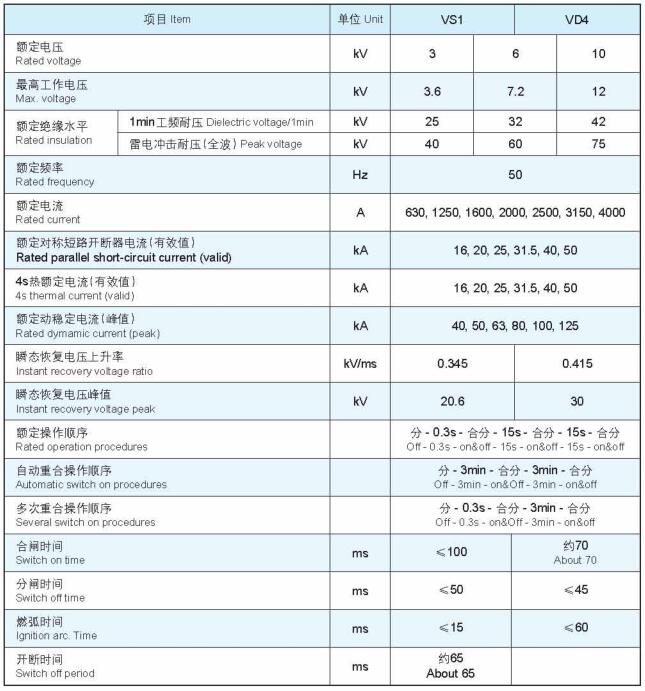

2. VS1和VD4型真空断路器技术数据表
